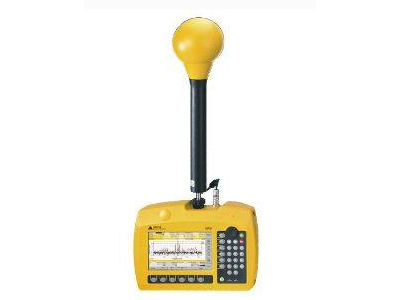

磁辐射选频分析仪由一台主机和若干不同类型测量天线组成。可对 9KHz~6GHz 范围内的信号进 行全向或单向测量，彻底解决电磁辐射纠纷、服务商具体贡献值的高复杂性测量工作。并终解决了频 谱分析仪在处理电磁辐射选频测量中数值偏小，及后续复杂计算等问题。
·内置 ICNIRP 等诸多标准，并且用户可根据所在国
检测规范及限值（例如《GB8702-88》等标准），自 行设定标准，测试结果可以用标准的百分比形式直接表现出来
·用户可将地区内各种服务商频段范围直接输入在主机 中（移动，广播….），在环境测量中可迅速并准确得 知各服务商的设备实际辐射贡献值
SRM3006 可对各种未知信号进行频谱分析，同时可对 所寻找的干扰信号的频段进行积分（直接得出此频段 的电磁辐射场强值）
· 显示结果可以用数字、图形或表格的形式表现出来， 高分辨率带宽无需转换，测量范围具有自动搜寻功能
·随机所带“SRM-3006 Tools”软件，可将主机与电脑 连接，并进行数据处理与下载
·SRM-TS 收费软件可将数据直接生成报告，并可将主机 存储的谱图下载到计算机中
· 高分辨率彩色显示屏幕让用户更直观的了解数据及操 作信息
·为中国用户定制的中文界面让用户的操作更加顺畅
· 防尘、防水设计，可更换式充电电池，为用户的室外 测量稳定提供状态。
SRM 及其应用
选频辐射分析仪 SRM 是一款紧凑的选频测量 系统，用来对高频电磁场进行安全分析和环境测量。 它涵盖了频率范围从低频长波到的无线应用的 广播，移动电话及工业领域，并依据或国家标 准评估区域的曝露电平。
如果办公室，厂房，公共区域，或私人住宅的 环境不清楚，SRM 能协助权威人士和测量服务提 供商迅速了解该区域与人体安全有关的场源状况。 如果对这个区域的环境已经了解，比如所谓的 “公共区域”，几个服务供应商共用同一个天线场 地，SRM 能显示出区域整体的暴露电平和各个服 务供应商所占的比例，以值或限值的百分比的
形式显示。
利用 SRM，用户可以精确地将服务商分解到 单独的频段上进行测量，了解其对区域辐射的贡献， 也可以对服务商频率范围内的场强进行积分并显示 值或相对于限值的百分比。
产品参数
频率范围 9 kHz ~ 6 GHz
模式 频谱分析 电平记录仪
安全评估 示波器
射频特性
频率 带宽分辨率 (RBW) 详见每个模式的说明
相位噪声 (SSB) 载波间隔为10kHz时 < -70 dBc (RBW =1 Hz)
载波间隔为300kHz时 < -100 dBc (RBW =1 Hz)
基准频率 起始偏差 < 1.0 ppm
老化 < 5 ppm （超过15年）
温度漂移 < 1.5 ppm (在特定的操作温度范围内)
幅度 测量范围设置（MR） -30 dBm ~ +20 dBm (步长为1 dB)
射频衰减 0 ~ 50dB 步长≤ 1dB (与测量范围有关)
显示范围 超过测量范围1dB
射频功率值 27 dBm (损坏极限值)
直流电压 50 V
固有噪声 RBW=1kHz,f≤ 30 MHz时,
RBW=1kHz,f≤ 4GHz时,< MR - 95 dB
RBW=1kHz,f≤ 6GHz时,< MR - 90 dB
二阶互调 对两个小于测量范围6dB的频率间隔大于1MHz的单音信号，< -40 dBc
三阶互调 对两个小于测量范围6dB的频率间隔大于1MHz且频率<4GHz的单音信号，< -60 dBc
对两个小于测量范围6dB的频率间隔大于1MHz且频率≥4GHz的单音信号，< -57 dBc
测量不确定性 整个频带< +/- 1.2 dB
(15°C-30 °C 的温度范围之内；仅对频谱分析和安全评估模式有效)
杂散响应(输入相关) < -60 dBc 或 MR -60dB
射频输入 杂散响应(其余的) < -90 dBm 或 MR -60dB, (糟糕的那个),
除了以下的频率范围：
1570 - 1630 MHz, 4530 - 4590 MHz, 4610 - 4670 MHz
其值为 < -85 dBm 或 MR -55 dB (糟糕的那个)
类型 N型接头, 50
回波损耗 RBW=1kHz,f≤ 4.5 GHz，MR ≥ -28dBm时，>12dB
RBW=1kHz,f> 4.5 GHz，MR ≥ -28dBm时，>10 dB
