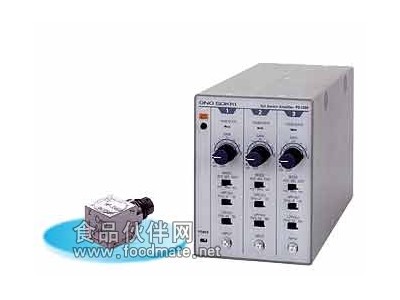

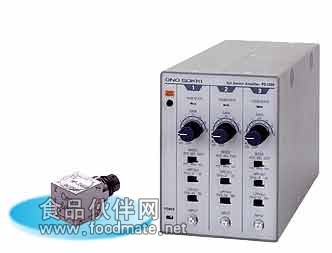

＜NP-3560B 三维加速传感器与 PS-1300＞ | PS-1300 是一台3通道传感放大器，既可以与3维加速度传感器直接连接使用，也可以3个通道分开来接单个传感器使用。 PS-1300内部备有积分功能，便于用户选择合适的输入信号供给后置的振动解析分析仪。 |
特点
可选择3个通道同时输出，也可选择3个通道单独输出
积分功能，每个通道可输出加速度、速度或位移信号
滤波功能，带高通和低通滤波器，可去除干扰振动，使测试更为精确
体积小、重量轻、也可数台连接起来，便于多通道使用
规格简介
| 通道数 | 3 | ||||||
| 频率响应特性 |
（160Hz 处为 0 dB） | ||||||
| 精度 |
（160Hz处、25 ℃±3 ℃ 时的数据） | ||||||
| 输入信号接插件 | 微型插座 | ||||||
| 输入电压范围 | ±5 V max | ||||||
| 输入端自噪声 | 100 μVrms | ||||||
| 输出信号接插件 | C02 （BNC） | ||||||
| 输出电压 | ±5 V max | ||||||
| 恒电流电源 | 2.4 mA ± 20 % | ||||||
| 输出阻抗 | 约 50 Ω | ||||||
| 负载阻抗 | 大于50 kΩ | ||||||
| 增益 |
| ||||||
| 滤波器 | HPF： through、3 Hz、10 Hz（3阶平坦Butterworth滤波器 -18 dB/oct） LPF： through、1 kHz、10 kHz（3阶平坦Butterworth滤波器 -18 dB/oct） （10Hz、1kHz 点是根据＜JIS B 0907-1989＞标准的 「旋转机械的振动及振动的严酷度测量的有关事项」所确定） | ||||||
| 输出灵敏度 |
| ||||||
| 电源电压 | 10 V ～ 15 VDC（可使用交流电源，但AC/DC 电源适配器须另行购买 ） | ||||||
| 电流消耗 | 小于300 mA （电源电压为12 VDC时） | ||||||
| 使用环境 | 温度：-10℃ ～ + 50℃； 湿度：低于90 ％ RH （不结露） | ||||||
| 连接 | 1个AC适配器多可接8台 | ||||||
| 外形尺寸 | 92 (W) × 121(H) × 194 (D) mm （不包括突出部位） | ||||||
| 重量 | 1 kg | ||||||
| 附属品 | 连接电缆、连接板、连接栓（2个）、橡皮垫脚（4个） | ||||||
| 选购件 | ＜选购配件＞ 100～240VAC电源适配器 CH-0100 外接电池单元 CH-0001 附属品套件（连接电缆：1根、连接栓：2个、连接板：1个） ＜选购功能＞ PS-0131 输出有效值（0～+5V） PS-0132 电流输出4～20mA PS-0133 恒电流输出4mA（3.6mA±20%） 安装费用 （产品售出后的功能追加） |
