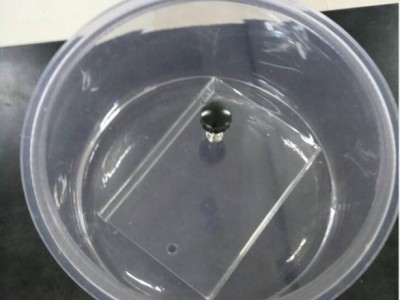

产品介绍：眼镜汗液测试用承载样品容器，具有耐高温耐腐蚀特点。
抗汗腐蚀试验
1、在试验至8h和24h时分别目测检查规定部位，样品应∶
a） 经8h试验，眼镜架任何部位（不包括饺链和螺丝），不出现斑点或变色（不包括表面失光）;
b）经24h试验，在磨损过程中易于与皮肤长时间接触部件，即镜腿内侧、镜框的底部和下部、鼻梁内侧的包覆层不出现腐蚀、表面退化或脱落。
2、如果眼镜架采用天然材料制作，且制造商在使用说明中建议用油脂或蜡进行维护的，应在试验前对镜架按制造商说明书要求进行预处理。如果试验结束，镜架表面变色或表面退化不符合要求时，对进行过表面预处理的镜架，应放置1d后再次检查表面变色或表面退化，如果镜架复原至原始状态，则判定镜架通过试验，如果仍残留变色或退化，则判定镜架不通过试验。
技术规格：
加热装置∶能提供试验温度55℃士5℃。
玻璃容器∶玻璃或惰性塑料，至少宽200mm和高90 mm，能够关闭。
样品支架∶玻璃或惰性塑料，放置在容器内支撑样品，使其保持在人造汗液上方，支架可设计成多副样品层叠或并排放置，但应保持样品相互之间不接触。
人造汗液∶
a）乳酸∶=1.21 g/mL，，纯度>85%;
b）氯化钠（分析纯≥ 99%）;
杂质∶—Pb:≤0.0010%;-Fe.≤0.0010%;———Br:≤0.020 0%;——I:≤0.0;
c）水。
称取50g±0.1g乳酸和100g±0.1g氯化钠，溶入900 mL水中，用容量瓶制成1L 溶液。
试验步骤
1、在容器中加入至少10mm深度的人造汗液，样品 低处（包括有层叠时）离液面的距离不小于 12 mm。
2、将样品放在样品支架上，镜腿保持自然打开（弹簧架打开至不对弹簧装置施加外力的 状态），镜腿的下沿放置在支架上，确保样品之间或样品与容器壁不接触。
3、关闭容器，将其放入加热装置，保持温度 55℃±5℃。
4、8h±30 min，移出样品并立即用水清洗，然后用软布无摩擦地吸干水分。在30 min 内，按照所规定的检查条件，不借助放大镜检查各样品，通过与一副未经受本试验的样品进行比较，记录是否有腐蚀点或颜色的变化。
5、将样品再次放入容器，关闭容器，保持55℃±5℃的温度16 h±30 min。在完成 个试验阶段后取出、清洗并干燥样品后，检查每副样品易与佩戴者皮肤长期接触的部位，记录是否有任何腐蚀、表面褪色或镀层的脱落。
责权声明：
①本版块的所有文章及图片均为客户自行编辑，其版权为客户所有，客户需保证其编辑的文章及图片均无侵犯任何第三方的合法权益，如被第三方维权，由客户承担全部责任；
② 本网站仅为展示平台，如要转载，请与我网站联系协助获得授权；
③发布内容如有侵权，请及时联系我网站进行删除。
※ 联系电话：400-854-6788
