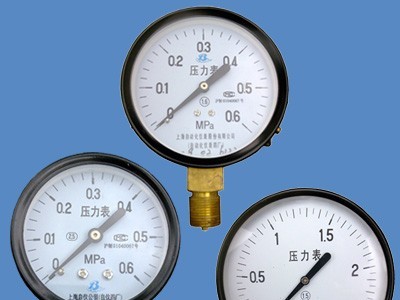

普通压力表

　　普通压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 　　在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。用途　　普通压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力和真空。原理　　 　　普通压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。普通压力表的技术参数：　　

型号	结构形式	精确度%	测量范围 MPa
Y-50 Y-50T Y-50Z Y-50ZQ	径向无边 径向带后边 轴向无边 轴向带前边	±2.5	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100
Y-60 Y-60T Y-60Z Y-60ZQ	径向无边 径向带后边 轴向无边 轴向带前边
Y-75 Y-75T Y-75Z Y-75ZQ	径向无边 径向带后边 轴向无边 轴向带前边
Y-100 Y-100T Y-100Z Y-100ZQ	径向无边 径向带后边 轴向无边 轴向带前边	±1.6
Y-150 Y-150T Y-150Z Y-150ZQ	径向无边 径向带后边 轴向无边 轴向带前边
注：轴向可按要求带方形前边或卡箍式

　　使用工作温度：-40℃～70℃ 　　抗工作环境振动:V·H·3级; 　　相对湿度不大于90%; 　　温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ; 　　执行标准：GB/T1226-2001 ;普通压力表的外形尺寸：　　 　　

型号	外形尺寸 mm
A	B	C	D	d	d0	M
Y-50	29	24	9	50	/	/	G1/4
Y-50T	29	27	11	60	3.4
Y-50Z	29	24	0	/	/
Y-50ZQ	29	24	0	60	3.4
Y-60	31	32	14	60	/	/	14X1.5
Y-60T	31	32	15	75	3.4
Y-60Z	30	32	0	/	/
Y-60ZQ	30	32	0	75	3.4
Y-75	24	30	12	75	/	/
Y-75T	24	30	12	90	5.5
Y-75Z	24	30	0	/	/
Y-75ZQ	24	30	0	90	5.5
Y-100	44	45	18	100	/	/	20X1.5
Y-100T	44	46	19	118	5.5
Y-100Z	43	45	34	/	/
Y-100ZQ	43	45	44	118	5.5
Y-150	50	47	19	149	/	/	20X1.5
Y-150T	50	48	20	165	5.5
Y-150Z	51	47	55	/	/
Y-150ZQ	51	47	55	165	5.5
注：连接螺纹可按要求订货

连接螺纹尺寸　　 　　

外壳公称直径	接头尺寸
D	d	L	d1
mm	mm	mm	mm
50	M14×1.5	14	5
60	M14×1.5	14	5
75	G3/8	14	5
100	M20×1.5	20	6
150	M20×1.5	20	6

使用注意事项　　1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围不得超过满刻度的 3/4 。 　　2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。 　　3)工作环境应无腐蚀性气体。
