主要特点：
●大屏幕20*2液晶显示
●交流耐压/直流耐压/绝缘电阻/接地阻抗等测试功能
●内建50组程序储存、每一组可设定8个测试步骤，可进行步骤间的连续测试
●测试线补偿功能，确保测试准确性
●前面板输入软件校正
●4通道或8通道扫描功能（选件）
●标配RS232接口，可选配GPIB接口
●PLC远端控制接口
●键盘锁定功能
●可选配交流500VA/100mA功率单元
机 型 功能说明

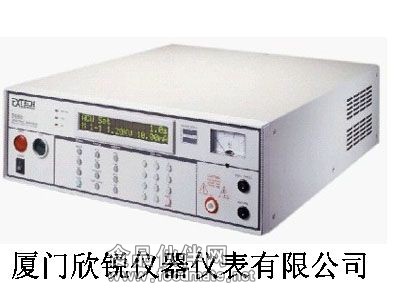

7410 交流/直流耐压/绝缘测试器(AC/DC Withstand Voltage/Insulation Tester)
7440 交流/直流耐压/绝缘/接地测试器(AC/DC Withstand Voltage/Insulation/Ground Tester)
型号 7410 7440
交流耐压（AC WITHSTAND VOLTAGE）
输出范围 5KVAC/30mA 5KVAC/40mA
范围 准确度
输出电压(ACV) 0 - 5000 ±（2%设定值+5V）
输出频率 50Hz/60Hz ±100ppm,可选择
输出波形 正弦波 ,THD.<2% (Resistive Load), Crest Factor = 1.3 - 1.5
输出调整率 ± (1% of output + 5V),空载至满载
设定
电流上限（mA） 电流下限（mA） 0-30.00 0-40.00
分辨率 : 0.01, 准确度 : ±（2% 设定值 + 3个字）
缓升时间（second） 范围 : 0 - 9.999
缓降时间（second） 测试时间（second） 分辨率 : 0.001, 准确度 : ±（2% 设定值 + 3个字）
0.1 - 999.9 ±（0.1%+0.05sec）
ARC侦测 0, 0.3 - 999.9 (0=continuous)
电流上限（mA） 1 - 9范围s (9灵敏度)
电流下限（mA） 0 - 2.000或自动设定
直流耐压（DC WITHSTAND VOLTAGE）
输出范围 6KVDC/9999µA
输出电压（DCV） 0 - 6000 ±（2%设定值+5V）
输出纹波 <5%（6KV/9999µA 阻性负载时）
设定
直流电流上限 （µA） 0 - 9999 ±（2%设定值+3个字）
直流电流下限（ µA） 0 - 999.9 ±（2%设定值+3个字）
上升时间（second） 0.1 - 999.9 ±（0.1% + 0.05sec）
测试时间（second） 0, 0.4 - 999.9 (0=continuous)
Arc侦测 1 - 9范围 (9 灵敏度)
直流电流补偿(µA) 0 - 200.0或自动设定
上升电流上限 ON/OFF,可选择
充电电流下限（ µA） 0 - 350.0或自动设定
放电时间 ≦200 msec
绝缘电阻（INSULATION RESISTANCE）
输出范围 1KVDC/9999MΩ
输出电压（DCV） 100 - 1000 ±（2%设定值+3V）
电阻上限（ MΩ） 0, 1 - 9999 (0=OFF) ±（2% 设定值+2个字）at 500-1000VDC, 1 -999.9 MΩ
±（8% 设定值+2个字）at 500-1000VDC, 1000 -9999 MΩ ±（8% 设定值+2个字）at 100-499VDC, 1 -999.9 MΩ
电阻下限（MΩ） 1 - 9999
测试时间（second） 0, 0.5 - 999.9
(0=continuous) ±（0.1%+0.05sec）
充电下限电流（µA） 0 - 3.500或自动设定
接地阻抗（GROUND BOND ）(仅7440机型)
输出范围 30A/600mΩ, 8V
输出交流电流（A） 3.00 - 30.00 ± (2%设定值+3个字)
输出交流电压（V） 3.00 - 8.00 ± (2%设定值+3个字)
输出频率 50Hz/60Hz ±100ppm,可选择
设定
阻值上限（mΩ） 0 - 150 (3 - 30A) ± (2%设定值+2个字)
阻值下限（mΩ） 0 - 600 (3 - 10A)
引线电阻补偿（mΩ） 0 -200 ± (2%设定值+2个字)
测试时间（second） 0, 0.5 - 999.9 sec (0=continuous) ±（0.1%+0.05sec）
测量
AC/DC电压（KV） 0 - 6.00 ±（1.5%读值+1个字）
DC电压, V (IR时) 100 - 1000 ±（1.5%读值+3V）
AC范围范围(mA) 0-3.500 0-3.500 0-3.500
3.00-30.00 3.00-40.00 3.00-40.00
AC电流分辨率(mA) 0.001/0.01
AC电流准确度（mA） ± (2%读值+个字)
DC电流范围（µA） 0-350.0 ± (2%读值+3个字)
300 - 3500
3000-9999
AC电流（A） (GB时) 0 - 35.00 ±（2%读值+3个字）
阻值 , MΩ(IR) 1 - 9999
(Auto范围) ±（8% 读值+2个字）at 100-499VDC,1-999.9 MΩ
±（8% 读值+2个字）at 500-1000VDC,1000 -9999 MΩ
±（2% 读值+2个字）at 500-1000VDC, 1 -999.9 MΩ
阻值 , mΩ (GB时) 0 - 600 ±（2%读值+2个字）
一般规格
输入电压AC 115/230Vac±15%, 50/60Hz ± 5%
PLC远端控制 输入: Test , Reset , Memory1.2.3
输出: Pass , Fail , Processing
设定储存 50组, 8 步/组
显示 20×2 LCD
键盘锁 预防参数的随意改动
校准 面板输入软件较正
告警音量设定 范围: 0-9 ;0=OFF, 1为音量, 9 为音量
后面板输出 有
内建扫描 选件（可选4通道或8通道）
模拟表 选件 有
RS232接口 有
GPIB接口 选件
打印机接口 选件
使用环境 0-40℃, 20-80%RH
尺寸 (W×H×D) 430×133×500 (mm) 430×133×500(mm)
重量 15Kg 22Kg
附件
电源线 1根
测试线 1副
说明书 1本
8通道扫描板（含线） 选件
4通道扫描板（含线） 选件
RS232连接线 选件
