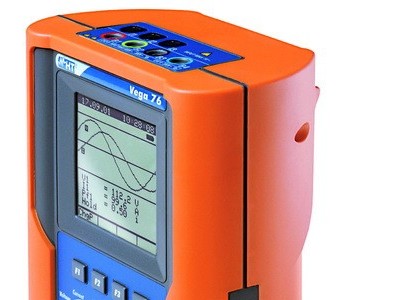

VEGA76电能质量显示记录仪VEGA76是新型的仪表,能对具有或没有中线的单相及三相电气系统执行分析和测试。它对频率为6400Hz的输入信号进行采样,并实时显示表现出被测电气系统特征(电压、电流、有功功率、无功功率、视在功率和功率因数等)的所有基本变量的数值,同时显示电压和电流的波形。与显示器功能结合,可以把63个变量以及电压异常数据记录在仪表的内存里。本仪表配备有适合在Windows环境下使用的个人电脑管理软件,这样进一步增强了对仪表所获得的数据进行分析的能力。VEGA76用于测试和分析电力供应商的供电质量,也用于分析单相和三相电力设施(例如办公室和工业),同时通过记录电量来诊断电压异常。本仪表也能评估非线性负载(例如电脑、电视机和受控电动机等)引起的谐波含量,这些非线性负载会引起RCD跳闸或中线过热。功能
记录 |
在每个积分期(范围在5秒与3600秒之间可选),本仪表保存所记录的参数的值、值以及平均值。 |
电压异常 |
为了分析电压异常,本仪表测试两个阈值(可以在电压标准值的3%和30%之间进行设置)下的输入电压。如果电压读数高于上限或低于下限,那么本仪表保存以下项目: |
- 异常现象出现的时间 (百分之二) 和日期 |
- 异常现象的持续时间 |
- 电压异常现象期间电压的值(值)。 |
谐波分析 |
随着复杂电子机械的使用越来越多,电源分析时必须对谐波进行精确的检查。使用VEGA76,可以在屏幕上分析和记录电压和电流相对于基准水平的谐波趋势,也可以测量总谐波失真(THD)值。分析结果以曲线、条形图、频率百分比以及数值的形式显示在器上。 |
配件
标准 | 代码 |
柔性钳子3000A, 直径174mm, 3个 | HTFLEX33 |
4条电缆+鳄鱼夹 | KITENERGY2 |
电源适配器230V交流电/12V直流电50Hz | A0050 |
Windows软件+RS-232电缆 | TOPVIEW |
手提袋 | BORSA2051 |
ISO9000校准证 | |
用户手册 | |
可选 | 代码 |
标准钳子1-100-1000A/1V, 交流电直径54mm | HT96U |
标准钳子10-100-1000A/1V,交流电直径54mm | HT97U |
标准钳子200-2000A/1V,交流电直径70mm | HP30C2 |
标准钳子3000A/1V,交流电直径70mm | HP30C3 |
用于连接到CTs的箱子3×1-5A/1V | HT903 |
电源适配器110V交流电/12V直流电 60Hz | A0053 |
一套传输带用吊带 | CN0050 |
技术规格直流电/交流电TRMS电压 (自动范围)
范围 (V) | 分辨率(V) | 准确度 | 输入阻抗 |
15-310V | 0.2V | ±(1.5%rdg + 2dgt) | 300kΩ (相-中线) |
310V-600V | 0.4V | 600kΩ (相-相) |
电压异常(参考电压和阈值的手动选择)
范围 (V) | 分辨率(v) | 分辨率(ms) | 准确度 | 精度 (@ 50Hz) |
15-310V | 0.2V | 10ms | ±(0.5%rdg + 2dgt) | ±10ms |
310V-600V | 0.4V |
交流电TRMS电流 (使用STD和FlexEXT转换器钳子)
范围 (V) | 分辨率(mv) | 准确度 | 输入阻抗 | 过载保护 |
0.005-0.26V | 0.1 | ±(0.5%rdg + 2dgt) | 100kΩ | 5V |
0.26-1V | 0.4 |
交流电TRMS电流 (使用FlexINT转换器钳子): 范围 1000A
电流范围 (*) | 输入电压范围 | 准确度 | 分辨率 | 输入阻抗 |
5.00-20.00A | 425μV-1.7mV | ±(4.0%读数 + 8.5μV) | 0.85μV | 9.166kΩ |
20.00-99.99A | 1.7mV-8.499mV | ±(1.0%读数 + 8.5μV) |
100.0-999.9A | 8.5mV-84.99mV | ±(1.0%读数 + 85μV) | 8.5μV |
交流电TRMS电流 (使用FlexINT转换器钳子): 范围 3000A
电流范围 (*) | 输入电压范围 | 准确度 | 分辨率 | 输入阻抗 |
15.00-99.99A | 1.27mV-8.499mV | ±(4.0%读数 + 8.5μV) | 0.85μV | 9.7kΩ |
100.0-270.0A | 8.5mV-22.75mV | ±(1.0%读数 + 42.5μV) | 8.5μV |
270.0-999.9A | 22.75mV-84.99mV | ±(1.0%读数 + 85μV) | 8.5μV |
1.00k-3.00kA | 85mV-255mV | ±(0.5%读数 + 8.5mV) | 850μV |
功率和能量测量 (PF: 0.5c – 0.5i)
测量类型 | 范围 | 分辨率 | 准确度 |
有功功率 | 100-999.9W 1kW-999.9kW 1MW-999.9MW | 0.1W 0.1kW 0.1MW | ±(1.0%读数 + 2位数) |
无功功率 | 100-999.9VAR 1kVAR-999.9kVAR 1MVAR-999.9MVAR | 0.1VAR 0.1kVAR 0.1MVAR |
表观功率 | 100-999.9VA 1kVA-999.9kVA 1MVA-999.9MVA | 0.1VA 0.1kVA 0.1MVA |
有功能量 (等级2 EN61036) | 100-999.9W 1kWh-999.9kWh 1MWh-999.9MWh | 0.1Wh 0.1kWh 0.1MWh |
无功能量 (等级3 IEC1268) | 100-999.9VARh 1kVARh-999.9kVARh 1MVARh-999.9MVARh | 0.1VARh 0.1kVARh 0.1MVARh |
功率因数测量/电压电流谐波测量
| 范围 | 分辨率 | 准确度(等级) |
功率因数测量 | 0.20 | 0.01 | 0.6级 |
0.50 | 0.7级 |
0.80 | 1级 |
电压/电流谐波测量 | 直流电 - 25H | 0.1V/0.1A | ±(5%读数 + 2位数) |
26H - 33H | ±(10%读数 + 2位数) |
34H - 49H | ±(15%读数 + 2位数) |
(*) 检测值: 钳子全刻度的0,5%
