温馨提示：本公司以耗材批发为主，所有耗材配件，售出后非质量问题不接受退款。并不提供安装服务。谢谢！
产品介绍：
一、001*7强酸性苯乙烯系阳离子交换树脂
（一）理化性能指标：
指标名称 | 001×7 | 001×7FC | 001×7MB |
| 外观 | 金黄至棕褐色球状颗粒 | ||
| 出厂型式 | 钠型 | ||
| 含水量％ | 40-50 | ||
| 质量全交换容量mmo1/g | ≥4.70 | ||
| 体积交换容量mmo1/ml | ≥2.10 | ≥1.90 | |
| 湿视密度g/ml | 0.77-0.87 | ||
| 湿真密度g/ml | 1.25-1.29 | ||
| 范围粒度％ | (0.315-1.25)mm≥95 | (0.45-1.25)mm≥95 | (0.71-1.25)mm≥95 |
| 下限粒度% | (＜0.315)mm≤1.0 | (＜0.45mm)≤1.0 | (＜0.71mm)≤1.0 |
| 有效粒径mm | 0.40-0.60 | 0.50 | 0.75-0.95 |
| 均一系数 | ≤1.60 | ≤1.40 | |
| 磨后圆球率％ | ≥90 | ||
| 渗磨圆球率% | ≥60 DL519-2004 | ||
（二）、使用时参考指标：
1．PH范围：1～14
2．使用温度：氢型≤100℃；钠型≤120℃
3．转型膨胀率％：(Na+→H+)≤10
4．工作交换容量：≥1000mmol/l (湿)
5．工业用树脂层高度：1.0～3.0m
6．再生液浓度：NCCl：8～10％HCl：4～5％
7．再生液用量：
NaCl(8～10％)体积：树脂体积=1.5～2.1
HC1(4～5％)体积：树脂体积=2～3:1
8．再生液流速：4～6米/小时
9．再生接触时间：30～60分钟
10．正洗流速：10～20米/小时
11．正洗时间：约30分钟
12．运行流速：10～45米/小时
（三）、与国外对应牌号：
美国：Amberlite IR-200; Dowex-50
德国：Lewatit-100
日本：Diaion SK-1
（四）、包装：编织袋，内衬塑料袋，净重20Kg25升
一、产品简介：
001×7是在交联为7%的苯乙烯—二乙烯苯共聚体上带有磺酸基（—SO3H）的阳离子交换树脂。主要用于硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂和脱水剂。
二、执行标准：GB13659–1992 DL/T519–2004 SH2605.01–2003
三、理化性能指标：
| 指标名称 | 指标 |
| 外观 | 棕黄至棕褐色球状颗粒 |
| 出厂型式 | 钠型 |
| 含水量% | 45.00～50.00 |
| 质量全交换容量mmol/g | ≥4.50 |
| 体积全交换容量mmol/ml | ≥1.90 |
| 湿视密度g/ml | 0.77～0.87 |
| 湿真密度g/ml | 1.250～1.290 |
| 范围粒度% | （0.315mm～1.250mm）≥95.0 |
| 下限粒度% | (＜0.315mm)≤1.0 |
| 有效粒径mm | 0.400～0.700 |
| 均一系数 | ≤1.60 |
| 磨后圆球率% | ≥90.00 |
四、使用时参考指标：
| 指标名称 | 参考值 |
| pH范围 | 1～14 |
| 使用温度钠 型 ℃ | 120 |
| 转型膨胀率（Na+-H+）% | ≤10 |
| 工作交换容量mmol/L | ≥1200 |
| 运行流速m/h | 15～30 |

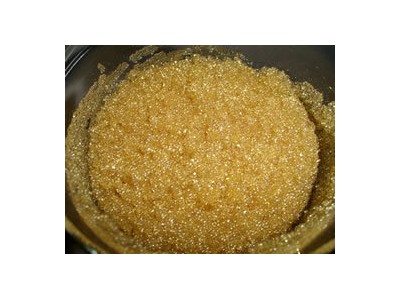

产品实拍图
责权声明：
①本版块的所有文章及图片均为客户自行编辑，其版权为客户所有，客户需保证其编辑的文章及图片均无侵犯任何第三方的合法权益，如被第三方维权，由客户承担全部责任；
② 本网站仅为展示平台，如要转载，请与我网站联系协助获得授权；
③发布内容如有侵权，请及时联系我网站进行删除。
※ 联系电话：400-854-6788
