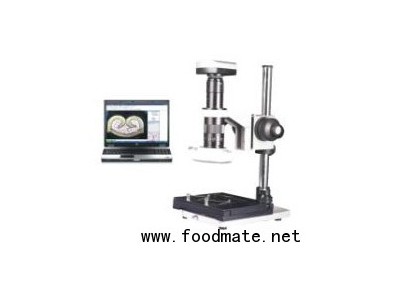

线束端子分析仪DZM-60E一、仪器用途连接器端子断面分析系统分析随着线束工艺的不断发展和产品对线束端子重要的提高，各个行业对线束端子的质量的要求也越来越高，分析了精密连接器端子的工艺特点，针对其尺寸小,尺寸精度、形位公差、断面质量要求高，需求批量大等特点设计了"一出四"的排样方案;还针对加工过程中可能出现的跳屑、扇面缺陷、间距不均等缺陷,提出了可靠的预防措施,并设计了合理的模具结构;在此基础上,重点阐述了可拆卸与可调整机构的设计思路与方法.生产实践证明,该模具保证了产品质量和模具寿命,对精密端子模具的设计有一定的指导意义。合肥密维光学仪器厂生产连接器截面分析仪是从微观层面进行压接质量举证的重要手段。全套连接器端子分析仪可在5分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。其主要的测量功能: 直线长度，点间距离测定，直线间距离测定，相交线角度测定,指定领域内面积计算，领域周长测定，因此可以分析端子的数据如下:冲压宽度、冲压高度、角度、面种(可以得出压缩比)、文字的输入，并能形报告。二、系统简介 线束压接端子分析仪是将传统的光学显微镜与计算机(数码相机)通过光电转换器地结合在一起，不仅可以通过目镜进行观察，还能在电脑显示屏上观察实时动态图像，并能将所需要的图片进行编辑、测量分析、保存和打印。三、技术参数1.线束剖面分析仪显微镜： 0.7X ~~ 4.5X2.视频总倍率：40~300X3.变倍比：6.5：14.工作距离： 100mm5.移动工作距离：250mm6.二维机械载物台移动工作台: 采用滚珠导轨,台板尺寸：180×155×26mm 移动范围：75×55mm 玻璃圆台直径：ф957.成像系统：专业CCD ，500万高清成像系统8.测量精度：0.001mm9.照明光源： LED灯四、系统组成电脑型(DZM-60E) 1、线束端子检测显微镜 2、适配镜 3、摄像器(CCD)4、图像采集卡 5、端子分析软件 6、端子设备
