符合IPX3—4的洒水、符合IPX5—6的冲水装置

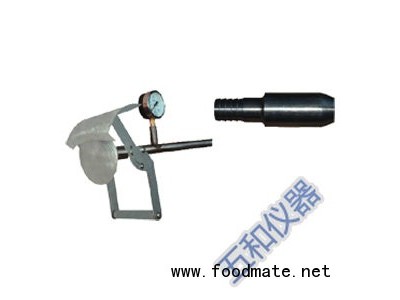

一、设备主要技术规格及参数
1. 型号：JL—1 JL--2；
2. 莲蓬式洒水装置（手持式洒水器）一套；
3. 洒水器为78°喷雾锥体滴嘴附加30°角的活动挡板；
4. 喷水量:10*(1±5%)L/min；
5. 水压：50—150kPa；
6. 孔径：0.5mm；
7. 孔数：121个；
8. 材料：SUS 304不锈钢；
9. 喷水角度：0～45度可调；
10. 立柱：优质不锈钢管；
11. 喷水孔均为激光打孔；
12. 具有可调节挡水板；
13. 冲水式喷嘴两套：喷嘴直径6.3mm一套，喷嘴直径12.5mm一套；
14. 水流量：喷嘴直径6.3mm为（12.5±0.625）L/min；
喷嘴直径12.5mm为（100±5）L/min；
15. 水压：按规定水流量调节；
16. 符合IPX7—8的浸水水箱尺寸：1000*1000*15000mm，8mmPVC塑料板材双层制作，抗压耐腐蚀，水箱加盖，防止风尘杂物进入。（客户可以自备）
二、结构设计
莲蓬式洒水装置选用优质SUS304材料，由立柱、莲蓬式洒水头、可调节挡水板、可调节水流系统四部分组成。其中立柱、莲蓬式洒水头、可调节挡水板、采用SUS304不锈钢材料制作，在进行水试验时不会使其生锈。立柱底座为圆盘式。莲蓬式洒水头固定在立柱上，使用时将洒水头从立柱上取下。装置其它附件配件均为不锈钢材料制作。
冲水式喷嘴选用SUS304不锈钢特制，分别固定在立柱两侧，与莲蓬式洒水头共用立柱。
配备三套流量计，三套压力表分别控制流量和压力，两套冲水合用一台压力水泵，洒水则利用摆管的水泵。冲水可以利用IPX7-8浸水试验的水箱。
条件允许，控制可以安排在摆管设备的操作面板上。
