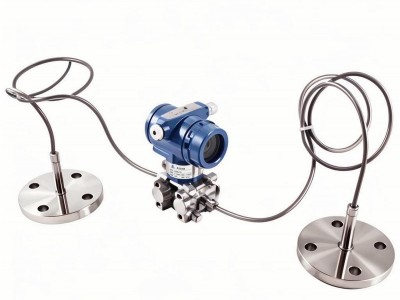

概述：ZX3051TT2远传法兰式变送器结构上由ZX3051差压变送器和经焊接安装的带毛细管远传法兰组成，法兰与传感器之间采用硅油等填充液传递压力，避免被测介质通过引压管对测量造成的影响。被测介质通过引压管对测量造成的影响包括；结晶、凝固、汽化(沸腾)。冷凝分馏(重度改变)等。用于测量液体、气体或蒸汽的液位。流量和压力，然后将其转变成4~20mA DC信号输出。
参数：
| 量程 | 40KPa、250KPa、1MPa、3MPa | |
| 精度 | ±0.075%F.S | |
| 工作温度 | -20~70℃带显示 | |
| 存储温度 | -40~85℃ | |
| 被测介质 | 气体、液体 | |
| 膜片材质 | 316L、哈式合金C、钽、其它 | |
| 电气性能 | 二线制 | |
| 输出方式 | 4~20mA 4~20mA+HART | |
| 供电电源 | 12~36VDC | 12~36VDC |
| 法兰尺寸 | DN25、DN40、DN50、DN80、DN100(1英寸、12英寸、2英寸、3英寸、4英寸) | |
| 外壳防护等级 | IP65 | |
| 压力接口 | 法兰PN系列、法兰class系列、其它 | |
| 压力形式 | 差压D | |
| 防爆等级 | ExdllCT6 | |
选型表：
| 型号和规格代码表 | 提供快速货期 | ||||||||||||||
| 差压变送器选型ZX3051TT2 - | |||||||||||||||
| 1 | 量程 | A | 0-1KPa~40KPa(0-100~4000mmHO)/(0-10~400mbar) | ||||||||||||
| B | 0-2.5KPa~250KPa(0-0.25~25mHO)/(0-25~2500mbar) | ||||||||||||||
| E | 0-10KPa~1MPa(0-1~100mHO)/(0-0.1~10bar) | ||||||||||||||
| H | 0-30KPa~3MPa(0-3~300mHO)/(0-0.3~30bar) | ||||||||||||||
| 2 | 膜片材质 | T | 316L | ||||||||||||
| D | 哈氏合金C(插入筒无此选型) | ||||||||||||||
| G | 钽(插入筒无此选型) | ||||||||||||||
| 3 | 填充液 | I | 常温硅油(-40~205℃) | ||||||||||||
| F | 高温硅油(0~315℃) | ||||||||||||||
| 4 | 电气接口 | 1 | M20*1.5内螺纹，PVC | ||||||||||||
| 2 | M20*1.5内螺纹，不锈钢 | ||||||||||||||
| 3 | 1/2NPT内螺纹，PVC | ||||||||||||||
| 4 | 1/2NPT内螺纹，不锈钢 | ||||||||||||||
| 5 | 法兰标准 | D | HG-T20592-2009(钢管制法兰PN系列) | ||||||||||||
| N | HG-T20615-2009(钢管制法兰Class系列) | ||||||||||||||
| Q | 其他法兰标准 | ||||||||||||||
| 6 | 法兰尺寸 | 3 | DN50 | 2英寸 | |||||||||||
| 4 | DN80 | 3英寸 | |||||||||||||
| 5 | DN100 |
| |||||||||||||
| 6 | 其他 | ||||||||||||||
| 7 | 公称压力等级 | 1 | PN2.5、PN6 | ||||||||||||
| 2 | PN10、PN16 | Class150(1b) | |||||||||||||
| 3 | PN25、PN40 | Class300(1b) | |||||||||||||
| Y | 其他 | ||||||||||||||
| 8 | 插入筒伸出长度 | 0 | 0(不带插入筒) | ||||||||||||
| 2 | 50mm | ||||||||||||||
| 4 | 100mm | ||||||||||||||
| 6 | 150mm | ||||||||||||||
| 8 | 200mm | ||||||||||||||
| Y | 特殊要求 | ||||||||||||||
| 9 | 防爆处理 | P | 普通型 | ||||||||||||
| F | 隔爆ExdlICT6 | ||||||||||||||
| 10 | 显示 | M | 带显示 | ||||||||||||
| N | 无显示 | ||||||||||||||
| 11 | 附加要求 | 0 | 无 | ||||||||||||
| P | M20*1.5外螺纹配引压焊接头 | ||||||||||||||
| Q | 连接件材质316L | ||||||||||||||
| K | 脱脂洗净处理 | ||||||||||||||
| U | 悬挂式位号牌 | ||||||||||||||
| L | 防雷保护(耐瞬变电压) | ||||||||||||||
| Y | 英文铭牌 | ||||||||||||||
